所有的光耦合路器都由兩個元件組成：光源——幾乎總是發光二極管（LED）——和光傳感器——通常是光敏電阻、光電二極管、光電晶體管、可控硅（SCR）或雙向晶閘管。 這些組件的兩個 CMOS光耦 組合器圖像被介電（非導電）屏障隔開。 當輸入電流施加到 LED 時，它會打開并發出紅外光。 然后，光電傳感器檢測到光線并使電流流過電路的輸出側。 相反，當 LED 關閉時，沒有電流流過光傳感器。 這樣，兩個流動的電流被電隔離。下面讓國產光藕廠家_克里雅跟大家介紹一下光耦的具體操作。

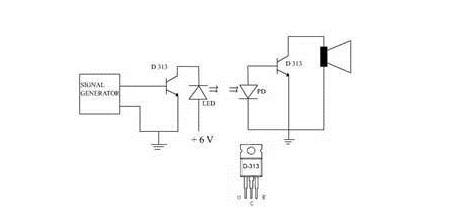

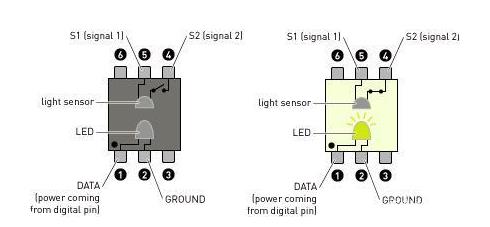

在圖片左邊國產光耦中，沒有電流通過 1 腳，LED 熄滅，沒有電流流過連接到 4 和 5 腳的電路。 如右圖所示，當輸入電路通電時，LED 亮起，傳感器 檢測到光線，關閉開關并啟動輸出電路中的電流。
使用短引線或扁平端子將表面貼裝 (SMT) 設備安裝在印刷電路板 (PCB) 的頂部。 這些產品通常體積小、重量輕，并且允許快速且廉價的自動化組裝。
通孔（THT）設備有一根長引線，該引線穿過PCB上的孔并焊接到另一側。盡管SMT制造業由于對大型零件和勞動密集型裝配的需求而逐漸取代tht，但通孔裝置仍然具有強大的機械連接能力。
帶有引線的組件使用長引線連接到PCB。

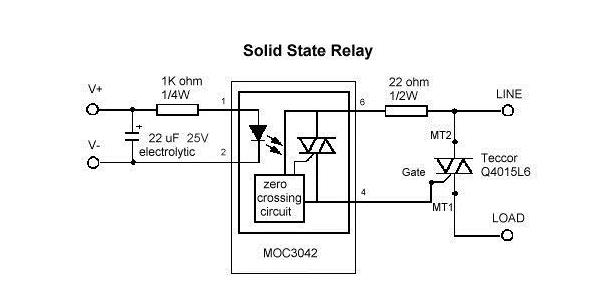

光耦 組合器可用于各種不同的用途和應用，包括：輸入和輸出切換，尤其是在電子噪聲環境下，開關電源、信號隔離、功率控制、PC/調制解調器通訊、控制晶體管和三端雙向可控硅開關。
雖然絕大多數光耦 合路器執行相對簡單的開關電路控制，但最近的發展允許更多的“智能”設備通過改變光源亮度來傳輸編碼信號。
光耦合路器類似于繼電器和隔離變壓器，通常執行相關功能，但它們有幾個明顯的區別和優勢。 光耦合路器通常是：比繼電器更小更輕，具有更快的開關功能，需要更少的開關電流來激活。
 由于其固態結構，特別是與機電繼電器相比，它可以提供最小的疲勞。 由于上述原因，光耦合路器在需要快速開關和利用低電壓傳輸?shù)臄?shù)字或微電子設備中非常普遍。 下面介紹光耦合路器的基本結構、主要用途以及與繼電器的相似之處。
 如下所述，光耦組合器的類型取決于所使用的檢測器類型。 某些類型具有不同的特性，因此更適合特定應用。 光耦合路器通常稱為“輸出型”； 例如，光電晶體管器件可能被稱為“帶光電晶體管輸出的光耦組合器”。
