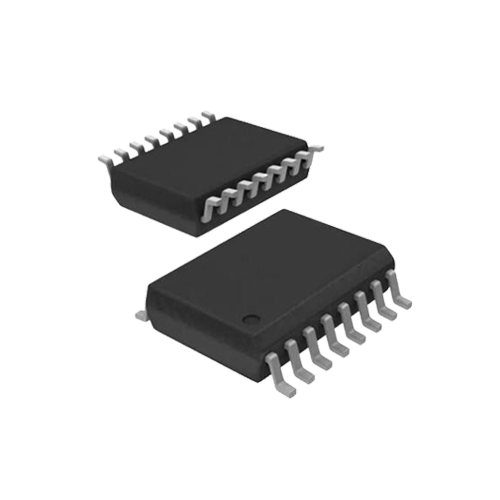

貼片光耦是光耦的一種。 光耦合路器結構又稱歷史光電網絡隔離器或光電通耦合器，簡稱光耦。 它是一種以光為介質傳輸電信號的裝置。 通常，光發射器（紅外發光二極管LED）和光接收器（光敏半導體管）封裝在同一個封裝中。 當輸入端施加電信號時，光發射器發出光，光接收器接收到不同光線后產生最大的光電流，從輸出端流出，從而實現“電-光-電” 轉換。
1.使用數字式萬用表的PN結測量端，連接紅色探針“蓄電池正極”光耦 在的“1”端，黑色探針連接到“蓄電池極”光耦 "2“端部（即使）光耦 的LED在前進方向亮起）。使用另一個安培計測量“3”和“4”端子的電阻，斷開或連接一個輸入端子（發光檢測二極管端子），輸出端子的電阻在要求的水平上發展和變化很大，表明發生了變化光耦 對LED單元串萬用表的另一端可以用限流電阻器代替。

2.判斷光耦 根據組合器PC817的方法，第一檢測使用二極管顯示發光端萬用表光耦 然后在發光端施加約5伏的電壓，并確定晶體管的不良端。

3.將萬用表掛R*100oΩ檔，一端接黑筆，兩端接紅筆，電阻一般為5KΩ-8KΩ。該值是發光二極管的正向電阻，越小越好。反過來，反向電阻越大越好，一般大于10mΩ。然后，將黑色筆連接到端子3，紅色筆連接到端子4，電阻值應大于100kΩ。調整探頭后，應測量另一側的電阻值∞, 否則，它表明光耦 執行器損壞。在開關電源系統的電路中，光耦 和輔助電路損壞是高輸出工作電壓的常見原因。
這樣，我們無法證明它是好的，中國還有一步要走。同時使用兩個萬用表，讓發光管發光，光電管導電，可以證明良好。端子1-2可使用7號或5號電池，試驗時間不宜過長。
