光耦繼電器在工業通信端口的電磁干擾/射頻干擾抑制上的應用

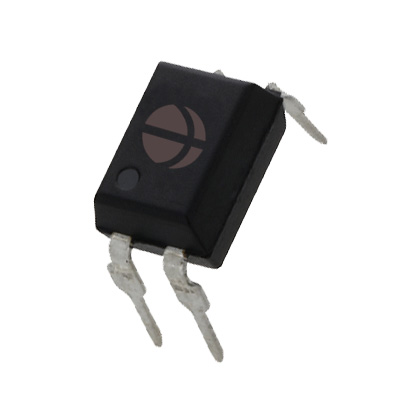

光耦合器繼電器最常用于提供安全隔離,以符合國內和國際監管要求。 憑借這種能力,它們可以非常有效地將致命的高壓電位與用戶可訪問的設備(如電源)中的低壓電路隔離開來。 此外,它們已被證明是一種節省 PCB 空間的經濟高效的解決方案。 然而,除了安全隔離之外,光耦合器還提供了另一個經常被忽視的好處:隔離電噪聲。 這些器件可用于降低板級和系統級噪聲影響。
光耦合器通過允許信號跨越邊界而將噪聲電路與更敏感的電路分開,而無需敏感電路和干擾電路的噪聲接地層共享接地參考。 在需要具有不同噪聲和靈敏度的子電路的系統中,能夠輕松有效地分離 PCB 的各個部分可以大大降低設計風險。 大多數設計工程師如果有足夠的時間,可以通過優化電路板布局、PCB 劃分、有效濾波、元件規格和時鐘頻率選擇來實現非光隔離。 然而,光耦合器極大地簡化了這個過程,這使得使用正確的耦合器從干凈的電路中隔離噪聲成為一個問題。 此外,還減少了設計風險和設計周期時間。
光耦合器的隔離效果是功能性和可調的。 功能方面是顯而易見的。 如果有足夠多的不必要的噪聲耦合,電路或電氣系統將無法工作,或間歇性工作。 噪聲干擾的另一個方面是調節。 國內外政府機構要求,電氣系統除正常的功能性能外,不得干擾廣播頻率和其他電氣設備。 此外,它們還要求電氣系統不受外部電場和磁場的影響。 在本文中,我們將重點討論這種電磁干擾 (EMI) 或 RFI(射頻干擾)。
許多系統,無論是內部的還是內部的,都需要使用外部通信端口來利用電纜。 所有這些電纜都構成潛在的天線,這可能以兩種主要方式對電子系統產生不利影響。 它們可以將來自外部環境的噪聲耦合到目標系統中,或者通過反射器的影響,射頻耦合回路可以作為射頻能量的輻射體進入外部環境。 在第一種情況下,無意的 RF 耦合會對目標設備的性能產生不利影響。 在第二種情況下,輻射射頻可能會超過監管標準允許的輻射噪聲量,或者會干擾外部設備的運行。
光耦合器可用于隔離I/OCOM端口,從低速RS-485、RS-232、I2C、can總線和4-20mA電流回路應用到更高Mbit通信端口,如Profibus和其他要求高抗擾度的高速通信。這一要求并不局限于工業應用的惡劣環境。光耦合器越來越多地用于汽車應用,以及不太嚴重的商業和消費應用。隨著光耦合器數據速率的增加,提供理想EMI和RFI緩解方案的通信應用的數量也在增加。
最后,應注意的是,與使用高頻載波信號通過隔離柵傳輸信號的競爭性隔離技術不同,“光學”隔離器本身不會產生電磁輻射。無論我們討論的是磁隔離還是電容隔離,這兩種隔離策略都需要在隔離器內部產生高頻電信號。這些高頻信號可以形成EMI/RFI發射機。檢測高頻載波信號的內部電路也可能對外部電磁噪聲源“敏感”。在工業應用中,這是需要記住的重要一點。在工業應用中,可能會出現高強度的磁場和電場。
