測試光耦繼電器好壞的方法

更新時間   2021-07-16 14:52:45 深圳市克里雅半導體有限公司 閱讀
測試光耦繼電器好壞的方法


為了判斷光耦的好壞,可以在路上測量二極管和三極管的正負阻值。有三種更可靠的檢測方法。

1、比較方法

將故障光耦取出,用萬用表測量內部二極管和三極管的正負阻值,并與光耦好的對應引腳的測量值進行比較.如果阻值相差很大,會損壞光耦。

2、數字萬用表的檢測方法

以EL817光耦檢測為例,說明了數字通配符檢測的方法。檢查時,將光耦二極管的+端子{1}引腳和-端子{2}引腳分別插入數字萬用表的hfec和e插孔。數字萬用表應放在NPN擋板上。將光電耦合晶體管C端的{5}針連接到指針式萬用表的黑筆上,將e端的{4}針連接到紅筆上,將指針式萬用表撥到rx1k擋板上。這樣,光耦合的狀態就可以通過指針的偏轉角度來判斷,實際上就是光電流的變化。指針的右偏轉角越大,光耦的光電轉換效率越高,即傳輸比越高。相反,指針越低,光耦就會損壞。

3、光電效應判斷方法

以檢測EL817光耦為例,檢測電路如圖2所示。將萬用表置于rx1k電阻上,將兩個表筆分別接在引腳{4}和{5}上光耦輸出,再接1.5V電池接50~100ω電阻,觀察接EL817腳{1}正極,負極接EL817腳{2},正極連接到引腳{1},觀察萬用表端子}和負極端子。如果指針移動,光耦合好,指針不擺動,光耦合差。萬用表指針擺動角度越大,光電轉換靈敏度越高。

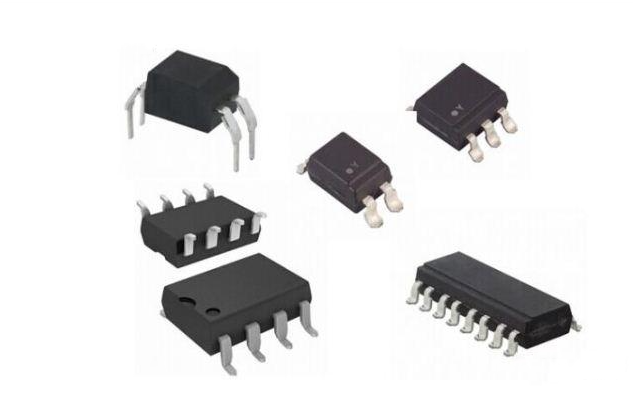

光耦合器通過光傳輸電信號。它可以很好地隔離輸入和輸出電信號,因此被廣泛應用于各種電路中。目前已成為應用最廣泛的光電器件之一。光耦合器一般由三部分組成:光發射、光接收和信號放大。輸入的電信號驅動LED(發光二極管)發出一定波長的光,被光電探測器接收后產生光電流,進一步擴大輸出。這樣就完成了電光轉換,起到輸入、輸出、隔離的作用。由于光耦合器的輸入輸出隔離,電信號的單向傳輸,使光耦合器具有良好的電絕緣性和抗干擾能力。因此,在信息的長期傳輸中,作為終端隔離元件,可以大大提高信噪比。作為計算機數字通信和實時控制中信號隔離的接口元件,可以大大提高計算機的可靠性。另外,光耦的輸入端為低阻元件,工作在電流模式,共模抑制能力強。

1、高共??刂票取?br />
在光耦合器中,由于LED與光接收器之間的耦合電容很?。ㄔ?pF以內),因此共模輸入電壓對通過極間耦合電容的輸出電流的影響很小,因此模式控制率非常高。.

2、光耦輸出特性

光耦合器的輸出特性是指在一定的發光電流if下,光敏三極管中的偏置電壓VCE與輸出電流IC之間的關系。當if=0時,LED不發光,光電三極管集電極的輸出電流稱為暗電流,一般較小。如果為0,則對應的IC在某個If下基本獨立于VCE。用半導體晶體管的特性曲線測得的光耦合器的輸出特性與普通晶體管相似。

三個光耦合器可用作線性耦合器。

在發光二極管上提供偏置電流,信號電壓通過電阻連接到發光二極管。光信號隨著光電流的輸入或輸出而線性增加或減少。光耦也可以在通斷狀態下傳輸脈沖信號。傳輸脈沖信號時,輸入信號與輸出信號之間存在一定的延遲時間,不同結構的光耦的輸入與輸出之間的延遲時間差異很大。

(1)在邏輯電路中的應用。

光耦可以組成多種邏輯電路。由于光耦合器的抗干擾性能和隔離性能優于晶體管,因此光耦合器組成的邏輯電路更加可靠。

(2)用作固態開關。

在開關電路中,控制電路和開關需要良好的電氣隔離,這對于一般的電子開關來說是很困難的,但是通過光耦很容易實現。

(3)在觸發電路中的應用。

通過在雙穩態輸出電路中使用光耦,可以將LED串聯到雙管發射極電路,有效解決輸出和負載隔離問題。

(4)在脈沖放大電路中的應用。

光耦在數字電路中的應用可以放大脈沖信號。

(5)在線電路中的應用。

線性電路采用線性光耦,線性度高,電絕緣性能好。

(6)特殊場合的應用。

光耦合器還可用于高壓控制、變壓器、觸點繼電器和模數轉換電路。
