開關穩壓電源的最大特點是其靈活性，可以為電路提供各種電壓等級的電源。在光耦合器中，光耦合器也起著同樣的作用。光耦合器可以為開關穩壓電源提供兩個不同的信號。那么這兩個信號是什么呢？信號是如何傳輸?shù)模?br /> 開關穩壓電源中光電耦合器傳輸?shù)男盘栍袃煞N，一種是開關信號，另一種是誤差放大信號。這兩種不同的應用需要發光二極管和光電晶體管的不同狀態（飽和、截止或放大區域）來傳輸開關信號或放大誤差信號。

傳輸開關信號

①-②(發光二極管）電位差：1.2v/1.3v（發光強度）
④-③電位差：0.1V~0.4V（飽和壓降）ic最大，約幾毫安
①-②(發光二極管）電位差：小于0.7V（無發光）?！巍巍巍?br /> ④-③(光敏三極管截止）電位差：大于6V（根據不同電源電壓接近電源電壓），IC≈0

傳遞誤差放大信號

①-②電位差：約1V（亮度變化非常敏感）
④-③電位差為5V~10V（取決于電源電壓和負載線），IC約為1mA~3mA。

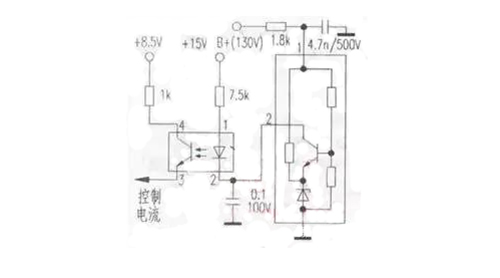

如果使用光耦，則必須使用如圖所示的比較放大器（也由分立元件組成）來分割采樣電壓（B+）的變化值并將其加到三極管的底部。與發射極上的穩定電位相比，放大后的電位由集電極輸出。集電極電流的變化也是LED電流的變化，使得LED的亮度在敏感區發生變化。誤差信號經反相放大后傳輸?shù)焦怆娋w管，再通過控制放大電路達到穩定B+的目的。

最后需要指出的是，我國大屏幕彩電中使用的str-s6709系列或str-m6800系列厚膜電路較多。在這兩種振蕩器中，利用光耦反饋電流改變振蕩器中電容的充電電流，從而控制充電時間達到閾值電壓vthl≈0.73伏。在新型str-g8656系列集成電路中，采用直流偏置來控制導通時間。從而對功率開關FET的占空比進行微調，達到穩壓的目的。兩者可靠性相同，后者電路簡單。
