講解光耦繼電器主要應用的領域
光耦繼電器的主要應用領域是PLC和精密控制系統
光耦合器或光隔離器是使用光信號在兩個隔離電路之間傳輸電信號的安全組件。常見的光隔離器由發光二極管和光電晶體管組成。光耦合器主要用于傳感器和PLC之間的精密系統。
為什么使用光耦合器:
光耦合器用作電流隔離元件。換句話說,它在沒有任何直接傳導的情況下保持兩個設備或組件之間的連接。PLC、SCDA、傳感器等元件或設備,例如傳感器應與PLC相連,如果是直接相連——電路中的任何故障都會損壞PLC。
光隔離器通過輸入電流調制的光束連接輸入和輸出側。它將有用的輸入信號轉換為光,通過介電通道發送,在輸出處捕獲光并將其轉換回電信號。
光隔離器可以通過直流或慢速信號,并且不需要輸入和輸出之間的匹配阻抗。光隔離器的主要功能是防止高壓和電壓瞬變,使系統某一部分的浪涌不會損壞或損壞其他部分。
為什么不用斷路器代替光耦?
我們可以用斷路器代替光耦。如果任何故障仍然存在,斷路器將使電路跳閘。但這會破壞重要任務的連續性,例如需要持續監控的緊急保護系統。一般情況下,除斷路器外,光耦只會阻斷故障引起的瞬態,讓信號通過。

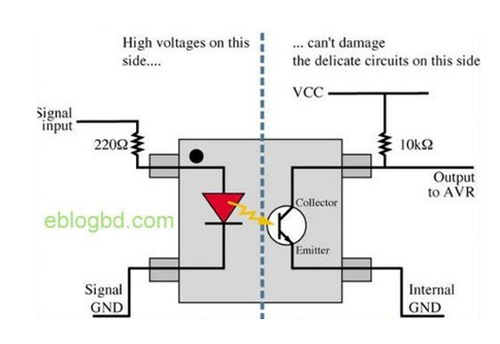

光耦原理-功能圖:
