最近充電頭網拿到了一款Lapo 65W USB PD氮化鎵快充充電器,這款產品采用“豆腐塊”方正造型設計,不僅體積小巧攜帶方便,而且充電器還具備齊全的電壓檔位以及支持PPS。
值得一提的是,這款充電器還配備了多個筆記本充電接頭,除了能直接給USB-C接口筆記本進行PD快充外,也可以給傳統接口的筆記本進行充電,一個這樣的充電器便可充遍市面上大多數新舊接口的輕薄筆記本,非常實用。下面我們就對這款充電器進行拆解,看看其用料做工如何。
一、Lapo 65W氮化鎵充電器外觀
Lapo充電器包裝盒配色絢麗,正面中心印有黑白兩種款式充電器外觀圖,上端印有Lapo品牌和2年質保標識,下端印有產品名稱。
包裝盒采用翻蓋式設計,內部印有氮化鎵以及產品特性描述,對應充電器部分設有櫥窗,方便用戶觀察產品實體,下方印有產品名稱和轉換線頭標識。
背面印有充電器規格參數和包裝內容等信息。
內部塑料盒設有多個凹槽,用來放置充電器、數據線和五種筆記本電腦充電接頭。
包裝內含充電器、USB-C to USB-C數據線、USB-C to 5521充電轉接線以及五種筆記本電腦充電接頭。
USB-C to 5521充電轉接線使用魔術扎帶捆綁,長1.2m,線身表面光滑,兩頭做了抗彎折處理。
DELL戴爾充電接頭。
Lenovo聯想方口線接頭。
另外三個充電接頭采用彎折造型設計,并且插頭上有黃綠黑注塑加以區別,顏色不同尺寸不同。其中黃色充電接頭支持Panasonic松下、HP惠普、Toshiba東芝、Acer宏碁、AUSU華碩和Lenovo聯想筆記本充電器;綠色的支持NEC和Toshiba東芝筆記本;黑色的支持Sony索尼和Fujitsu富士通筆記本。
Lapo 65W氮化鎵充電器采用圓角方正造型設計,類似“豆腐塊”,機身表面啞光處理,邊角圓潤不硌手,搭配可折疊插腳,讓產品顯得非常小巧,攜帶起來很方便。同時在墻插場景下,其結構重心離墻面近,自重力矩小,插上后穩定性比較好。
機身正背面印有Lapo品牌,設計簡潔。
輸入端采用可折疊美規插腳,攜帶方便且不易刮傷包里其它電子產品。
輸出端配備一個USB-C接口,黑色膠芯不露銅,旁邊有一顆指示燈。
相鄰側面標注產品的參數信息
型號:WT-565C
輸入:100-240V~50/60HZ 1.6A
輸出:Normal:5V2.4A
PD輸出:9V3A、15V3A、20V3.25A
QC3.0/QC2.0:5V3A、9V2A、12V3A
最高輸出功率:65W
產品已經通過了FCC認證、CE認證和PSE認證。
和蘋果61W充電器大小比較,Lapo這款體積優勢非常明顯。
和蘋果30W充電器大小比較,Lapo這款還要小點,氮化鎵優點充分體現。
厚度比一元硬幣直徑大一些。
凈重約為102g。
使用ChargerLAB POWER-Z KT001檢測USB-C口的輸出協議,顯示支持Apple 2.4A和DCP協議,以及QC2.0/3.0、AFC、FCP多個快充協議。
除此之外,其PDO報文顯示USB-C接口還支持USB PD3.0快充標準,具備5V2.4A、9V3A、12V3A、15V4A、20V3.25A五組固定電壓檔位以及5.0-11V/4.5A和5.0-21V/3.1A兩組PPS電壓檔位。
二、Lapo 65W氮化鎵充電器拆解
將輸入端外殼拆開,機身邊緣采用超聲波焊接封裝,插腳使用塑料板和螺絲固定。
插腳端拆開一覽,AC導線和金屬彈片焊接。
將PCB板取出,板子上下以及兩側貼有導熱墊,并粘貼膠帶固定。
PCB板整體一覽,主控電路板上焊接有三塊小PCB板,分別用來放置電容電感和USB-C母座等元器件,充分利用內部空間減小體積。此外板子之間的空隙里注膠增強充電器內部穩定性以及散熱性能。

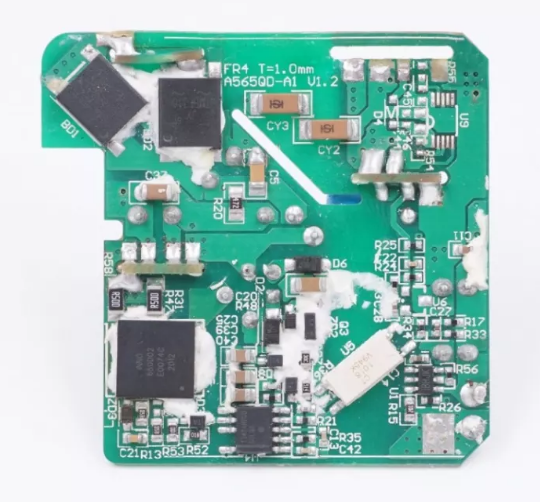

PCB板背面一覽,板子左上角是兩顆整流橋并打膠導熱,左下角是PWM主控芯片和高壓MOS,白色光耦橫跨在初級次級之間。
經過對充電器電路觀察分析發現,Lapo 65W USB PD氮化鎵快充充電器采用了典型的開關電源寬范圍輸出,協議控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。
PCB板前端一覽,保險絲,二級共模電感和X電容焊接在側面PCB板上,四顆高壓濾波電解電容其中兩顆黑色的焊接在主控PCB板上。
輸入端白色保險絲特寫,額定電流3.15A。
兩級共模電感雙線繞制,用于濾除EMI干擾。
另一顆共模電感特寫。
安規X電容容量為0.22μF。
工字電感外套熱縮管。
輸入端使用兩顆TMBF310整流橋整流,用于均攤發熱,降低溫升。
兩顆黑色高壓濾波電解電容來自永銘PKC系列,規格均為400V 22μF。
永銘PKC系列是2018年推出的快充電源/充電器專用插件鋁電解電容器,400V 22μF尺寸僅為為8*18mm(常規尺寸12.5*20mm),工作溫度范圍在-55℃~105℃,3000小時壽命。具備抗雷擊、耐高頻大紋波電流、高頻低阻抗等性能優勢。
PCB板側面一覽,另外兩顆高壓濾波電解電容焊接在小PCB板上,充分利用內部空間,旁邊是變壓器,同步整流管使用黃銅散熱片散熱。
兩顆高壓電容同樣來自永銘,規格分別為400V 22μF和400V 33μF。
高壓電解電容全家福來一張,三顆PKC系列,一顆KCX系列,四顆并聯總計99μF。充電頭網了解到,憑借小體積的特點,永銘KCX系列電解電容還被京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充、畢亞茲2C1A 65W氮化鎵快充、SlimQ 65W氮化鎵USB PD快充、愛否開物1A2C 65W PD氮化鎵快充等產品采用,獲得客戶一致認可。
主控芯片為ON安森美NCP1342,這是一顆高頻初級PWM控制器,內置主動X2電容放電和多重完善的保護功能。
安森美NCP1342 詳細資料。
充電頭網了解到,采用安森美NCP1342控制器的電源產品還有ROCK洛克65W 2C1A氮化鎵快充充電器、SlimQ 65W氮化鎵USB PD快充充電器、愛否開物1A2C 65W PD氮化鎵充電器;同時,安森美的其他系列控制器還被蘋果87W充電器、蘋果61W充電器、蘋果29W充電器、iPhone 11 原裝5W充電器、小米65W USB-C電源適配器、三星15W原裝快充充電器等數十款產品廣泛采用。
英諾賽科 INN650D02 “InnoGaN”開關管,耐壓650V,導阻低至0.2Ω,符合JEDEC標準的工業應用要求。INN650D02 “InnoGaN”開關管高頻特性好,且導通電阻小,適合高頻高效的開關電源應用,采用DFN8*8封裝,具備超低熱阻,散熱性能好,適合高功率密度的開關電源應用。
英諾賽科向充電頭網透露,INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝,是目前市面上最先量產的先進制程氮化鎵功率器件,這項技術的大規模商用將推動氮化鎵快充的快速普及。
英諾賽科 INN650D02 詳細資料。充電頭網了解到,英諾賽科INN650D02此前已被洛克65W 2C1A氮化鎵快充充電器采用。
變壓器使用馬拉膠帶包裹絕緣,頂部噴碼有信息。
PCB板另一側垂直焊接一塊小電路板,且板子中間空置,看起來是可以增添更多接口。
CT 1018光耦,橫跨在初級和次級之間,用于初級次級通信,反饋輸出電壓。
輸出抗干擾藍色Y電容特寫,來自JNC嘉耐電子有限公司。
絲印IBHJK次級同步整流控制器,實際型號為MP6908A,來自MPS芯源半導體,最高工作頻率600KHz。
MPS MP6908A詳細規格參數。
充電頭網拆解了解到,采用MPS MP6908A的還有倍思65W 2C1A GaN氮化鎵充電器、愛否開物1A2C 65W PD氮化鎵充電器和RAVPOWER 65W氮化鎵充電器。此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。
萬國半導體AOS的次級同步整流MOS管,型號AONS62922,NMOS,耐壓120V,為同步整流而優化。MOS管正面用導熱膠固定散熱片以及板子背面對應位置大面積過孔散熱。
AOS AON62922詳細規格資料。
PCB板輸出端一覽,變壓器旁邊兩顆固態電容并排焊接,USB-C母座焊接在協議小板上,旁邊有一顆LED指示燈。
兩顆云星的輸出濾波固態電容規格一樣,都是25V 470μF?!癥X”牌固態電容專門針對USB PD快充設計,在105℃的工作環境下仍能保證2000小時的壽命,同時兼具耐高溫、耐大紋波、低ESR等特性。
充電頭網了解到,采用云星固態電容的氮化鎵充電器還有ROCK 65W快充和倍思65W快充。
協議小板正面焊接有一顆USB PD協議芯片,型號F75183A,來自Fintek精拓科技。該芯片支持高通QC 4.0/4.0+快充;同時也支持USB PD2.0/3.0 (PPS)。
精拓F75183A詳細資料。充電頭網了解到,精拓F75183A此前已被ROxANNE 66W氮化鎵USB PD雙口快充充電器采用。
背面焊接有USB-C接口輸出VBUS開關。
輸出VBUS開關型號為ZM045N03M,NMOS,耐壓30V,來自真茂佳半導體。
真茂佳ZM045N03M規格資料。
USB-C母座過孔焊接,外殼印有KRCONN字樣,來自深圳市精睿興業科技有限公司。
全部拆解完畢,來張全家福。
充電頭網拆解總結
充電頭網通過拆解了解到,Lapo 65W USB PD氮化鎵快充充電器采用了典型的開關電源寬范圍輸出,協議控制輸出電壓的典型架構。充電器的AC-DC部分,由安森美NCP1342搭配INN650D02氮化鎵功率器件,以及同步整流控制器MP6908A搭配AOS萬代MOS組成;最后由精拓USB PD協議芯片F(xiàn)75183A控制輸出。
這款充電器內部結構緊湊,額外采用三塊小PCB板設計,空間利用率高。此外小板子以及變壓器等元器件打膠加固,整流橋等主要發熱芯片也打膠幫助導熱,內部穩定性和散熱性能有保證。此外采用永銘高壓電解電容和云星低壓固態電容進行濾波,用料扎實。
最后充電器的USB-C輸出接口支持QC2.0/3.0、AFC、FCP快充協議和USB PD3.0快充標準,具備5/9/12/15/20V以及PPS電壓檔位。配備了多個充電轉換接頭,可滿足多數新舊口型輕薄筆記本的充電需求,一物多用,非常實用。
